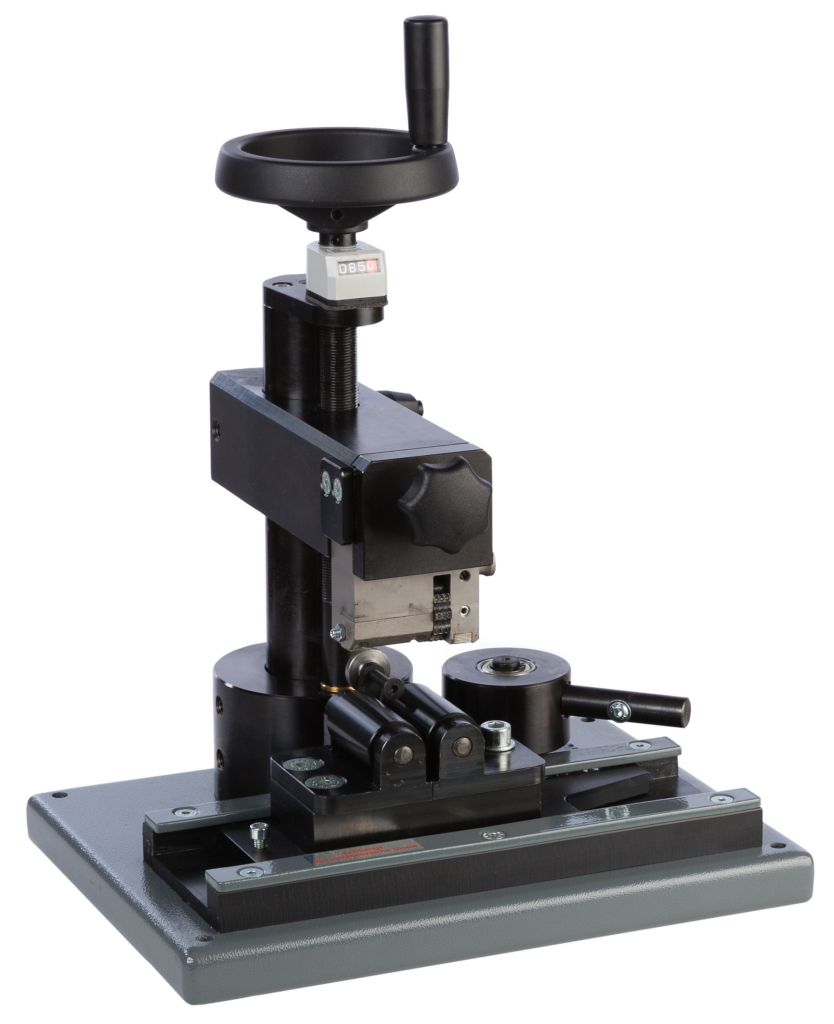

Handprägegerät HP3
Das Handprägegerät HP3 ist ein robustes und einfach zu bedienendes Gerät zum Rollprägen von Fassungen für Hydraulikleitungen ent- sprechend der DIN 20 066.Es ist ideal für den Einsatz in Service- und Reparaturbetrieben.
Durch ein Handrad wird über eine Gewindespindel die Einstellung des Prägedurchmessers vorgenommen. Mit einem Klemmhebel wird die Einstellung fixiert, damit sich das eingestellte Maß nicht verstellt. Die Auflage für die Fassungen ist verstellbar – je nach Durchmesser der zu prägenden Teile.
Arbeitsbereich: min. Ø11.5 mm
max. Ø100.0 mm
Lackierung: RAL 7012
Abmessungen: 450 x 340 x 250 (H x B x T)
Gewicht: 30kg
Zu diesem Gerät sind zwei Prägewerkzeuge lieferbar:
PWK: Präge-Werk-Kombination: ein einzeiliger Typenhalter für 10 Präge-Typen bietet Platz für Hersteller-Zeichen und Fertigungsdatum. Über drei Typenräder wird dann schnell der jeweilige Betriebsdruck (bar) eingestellt. Die Art der Druckangabe (bar) wird über einen Blockstempel, der nach den Prägerädern angebracht ist, angegeben.
TH: ein zweizeiliger Typenhalter: Er fasst 16 Prägetypen der Schrifthöhe 3mm. So können problemlos die geforderten Daten: Herstellerzeichen, Fertigungs- Datum (Monat/Jahr) und Betriebsdruck (bar) eingeprägt werden. Sollen auf Kundenwunsch weitere Daten auf der Fassung geprägt werden, steht die zweite Zeile zur Verfügung.
